制作散热器主要就是为了能将我们电源中的热量散发掉，避免因为散热不良导致器件的温度过高超过器件的最高结温，从而导致开关电源无法正常的工作，甚至于损坏产品。

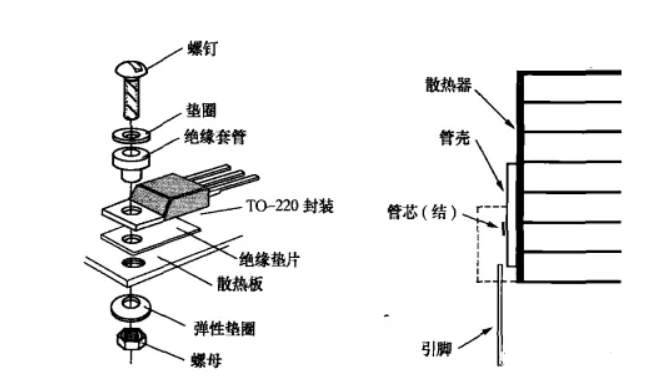

日常电源的散热途径主要有3种，分别为热传导、热对流和热辐射；而热传导主要是发生在芯片和散热器之间；热对流主要发生在散热器和周围空气之间；热辐射指的是散热器向周围空气释放热量。在没有风冷的情况下，热传导是比较常用的一种散热途径，主要通过器件管芯—器件管壳—散热片—散热器—周围空气。

购买芯片时都会有一个参数，一般对于工程师来说看的是最高电压，启动电压，最高电流，启动电流等一系列常用参数，有的人会忽略了温度这个参数，觉得不会影响产品的使用功能；其实温度和器件的最大允许功耗是有紧密关联的，就拿芯片来说，芯片的最大允许功耗就是由芯片的最高结温Tjm来决定的，当温度T<Tjm时，开挂电源能正常工作；有些芯片为了安全起见，还规定了芯片的最高工作结温Tj（max）<Tjm ；例如芯片的Tjm=150°C；但是工作温度Tj(max)=125°C。

芯片的散热能力取决于它的热阻，而散热能力越强，实际的结温就会越低，它所能承受的功率也就越大；热阻我们在初中时都学过，就是用来表征各种材料热传导性能的物理量，温升越低，热传导能力越强，也就是说热阻小。

常见的散热器外形各式各样，但是总的可以分为3大类，分别为平板式散热器；成品散热器和印制板散热器。

平板式散热器如下图所示：

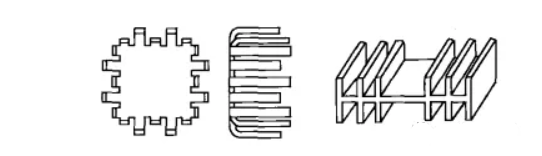

成品散热器如下图所示：

印制板散热如下图所示：
